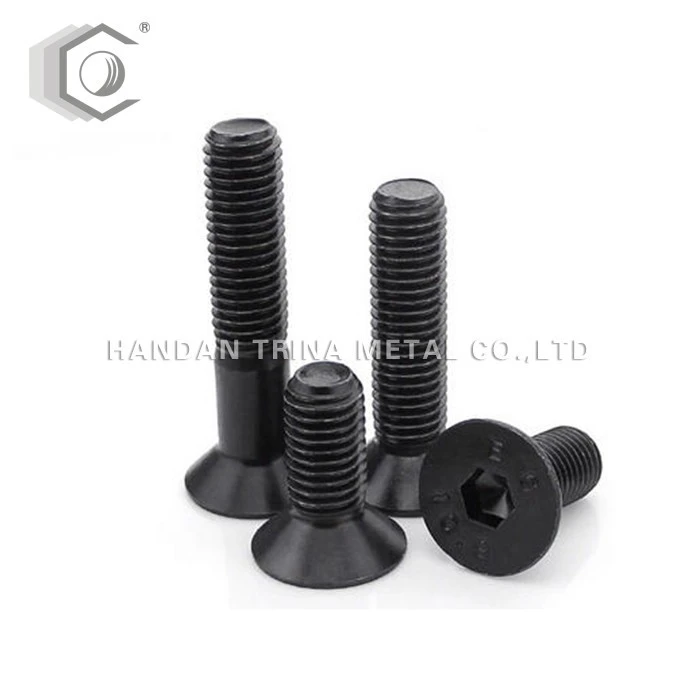

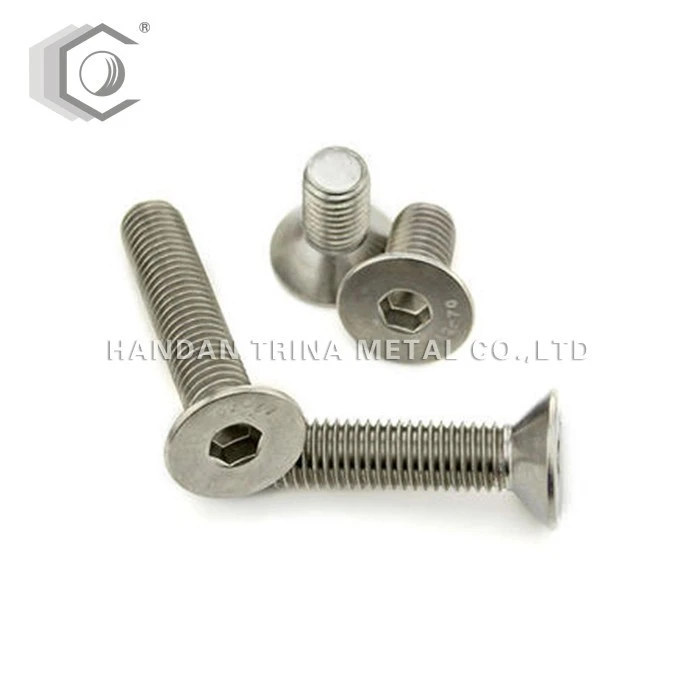

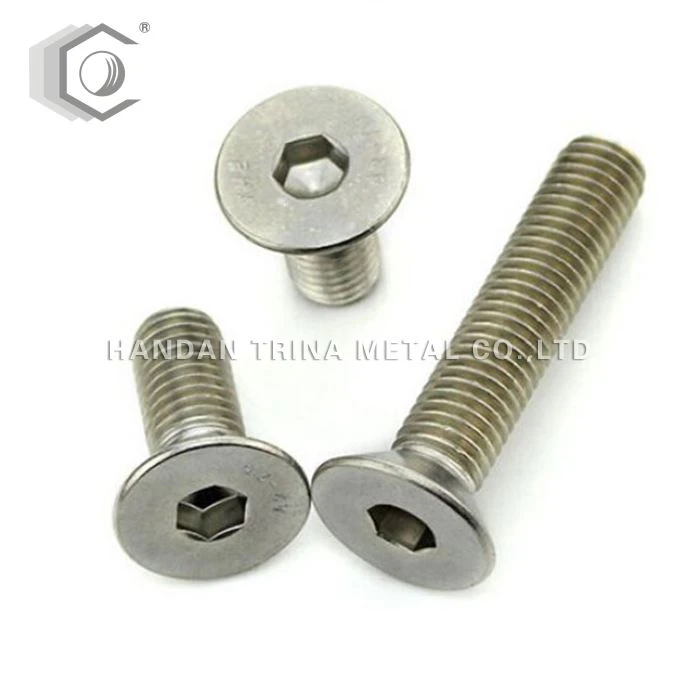

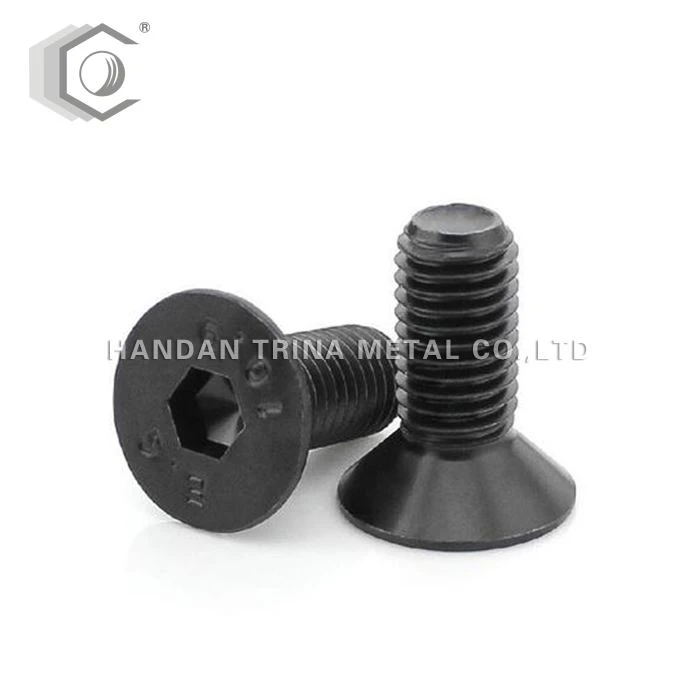

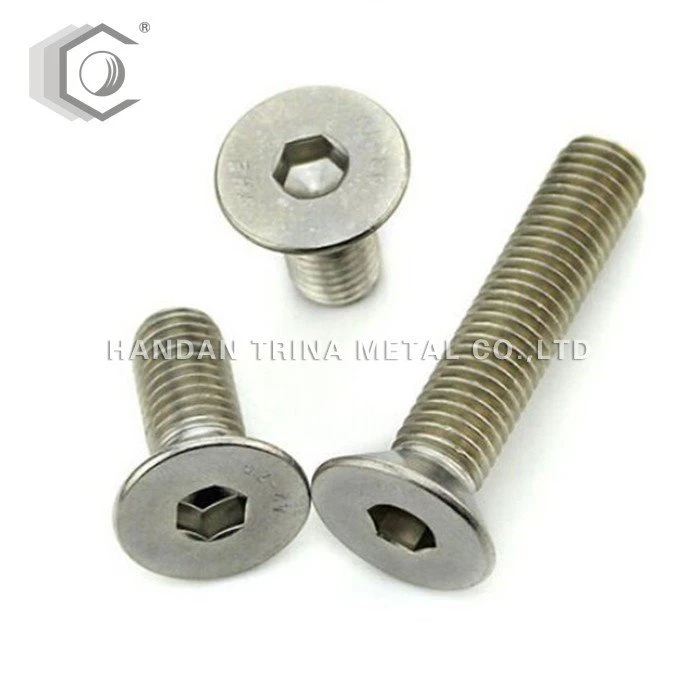

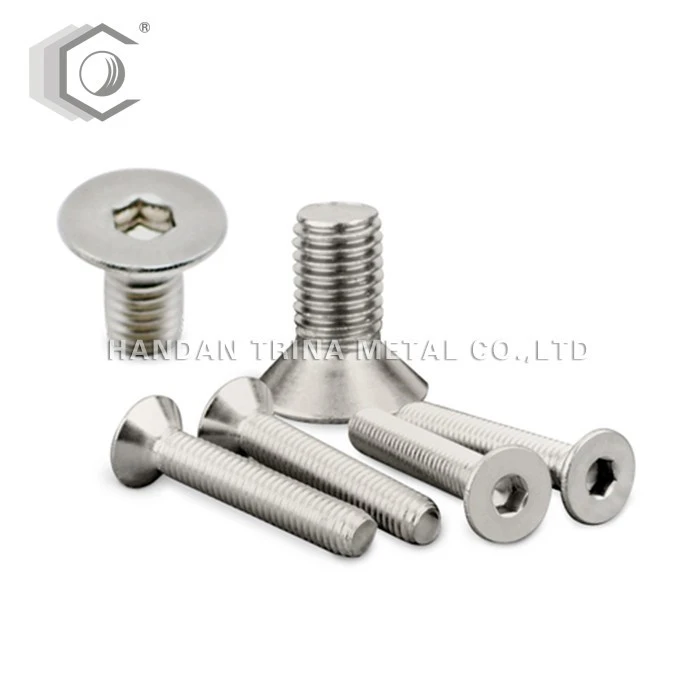

Os parafusos angulares internos escareados também são chamados de parafusos escareados e parafusos de máquina planos. Eles são uma espécie de peças de construção. A cabeça é um cone de 90 graus, semelhante a um parafuso de madeira comum. A cabeça tem uma ranhura de aperto de ferramenta, como uma fonte, cruz, hexágono, quincunce, pentágono, etc.
Tamanho: M3-M24
Superfície ： Zp / BLACK
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Efeito:
Na superfície do orifício de montagem na peça de conexão, um soquete redondo cônico de 90 graus é usinado, e a cabeça do parafuso plano da máquina está no soquete redondo e está nivelada com a superfície da peça de conexão. Parafusos de máquina planos também são usados em algumas ocasiões com parafusos de máquina planos de cabeça meia-redonda. Este tipo de parafuso é mais bonito e é utilizado em locais onde a superfície pode permitir uma pequena saliência. Os parafusos têm a função de conectar dois ou mais objetos e são uma necessidade indispensável na vida diária ou na manufatura industrial.
Instruções:
Os parafusos de cabeça escareada são usados principalmente após a instalação, a superfície das peças não pode ser elevada, e as peças fixadas têm duas espessuras, as chamadas grossas, o que significa que a espessura da parte fixada é maior que a espessura do cabeça do parafuso escareado Depois que o parafuso é apertado, ainda há uma parte da rosca do parafuso que não entra no orifício roscado. Neste caso, o parafuso escareado pode ser definitivamente apertado. Normalmente ocorre outra situação, ou seja, a espessura das peças fixadas é menor que a altura da cabeça do parafuso escareado, o que é comum em peças de chapa em equipamentos mecânicos, como a conexão da dobradiça do chassi, a porta e a caixa; a chapa do equipamento Conexão da tampa e do equipamento, etc. Devido à pequena espessura da peça, o furo passante do parafuso da peça de chapa fixada é totalmente cônico. Neste caso, quando o parafuso escareado é apertado, a cabeça do parafuso não é uma superfície cônica para comprimir a peça de chapa, mas a parte inferior da cabeça do parafuso e o topo do orifício roscado são apertados. Embora o parafuso pareça que o parafuso está apertado, a peça em chapa está presa em vez de ser pressionada. Neste caso, embora o parafuso pareça que o parafuso está apertado, a folha de metal não está realmente apertada. Esta é uma situação muito comum.
