Tamanho: M8-M72
Superfície ： ZP ， HDG
Tipo: tipo L
Material: aço inoxidável; aço carbono, etc.
d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 |
P | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 |
b | 22.5 | 28 | 33.5 | 44 | 55 | 66 | 82 | 98 | 114 | 130 | 151 | 172 | 192 |
20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
n | 25 | 32 | 40 | 55 | 65 | 80 | 100 | 120 | 140 | 160 | 185 | 210 | 250 |
s | 55 | 55 | 70 | 90 | 110 | 130 | 160 | 190 | 230 | 260 | 290 | 340 | 370 |
e | 35 | 45 | 55 | 70 | 85 | 100 | 120 | 140 | 160 | 180 | 210 | 250 | 290 |

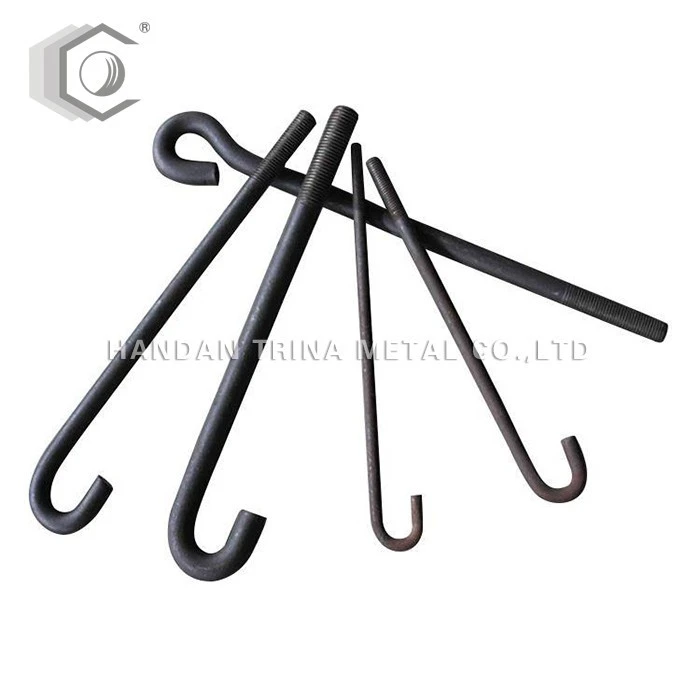

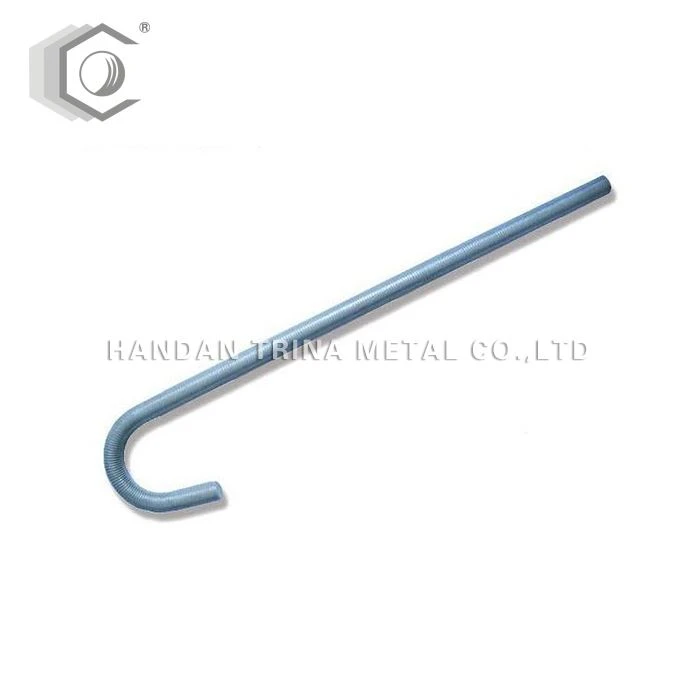

Quando os componentes mecânicos são instalados na fundação de concreto, a extremidade em forma de J deste parafuso é enterrada no concreto para uso.
Os chumbadores J geralmente usam aço Q235, que é liso e redondo. A rosca da porca não é tão fácil quanto redonda. Para chumbadores redondos lisos, a profundidade enterrada é geralmente 25 vezes o diâmetro e, em seguida, um gancho de 90 graus com um comprimento de cerca de 120 mm é feito. Se o diâmetro do parafuso for grande e a profundidade enterrada muito profunda, uma placa quadrada pode ser soldada na extremidade do parafuso, ou seja, uma cabeça grande é o suficiente. A profundidade enterrada e o gancho devem garantir o atrito entre o parafuso e a fundação, para que o parafuso não seja puxado para fora e danificado.
Os parafusos de ancoragem podem ser divididos em:
Fixe os parafusos de ancoragem
Parafusos de ancoragem móveis
Parafusos de âncora de expansão
Una os parafusos de ancoragem
Instalação:
Tratamento do afrouxamento dos parafusos da fundação na fundação. Quando os parafusos de ancoragem são apertados, os parafusos podem ser puxados para fora. Nesse momento, os parafusos devem ser ajustados à posição original e a fundação ao redor dos parafusos deve ser removida com uma pá o suficiente e depois soldada nos parafusos. Coloque duas barras de aço em forma de U vertical e horizontalmente e, em seguida, limpe a fossa com água e graute. Depois que o concreto tiver solidificado com a resistência projetada, aperte os parafusos de ancoragem ativos. O método de tratamento do desvio dos chumbadores vivos é aproximadamente o mesmo que o dos chumbadores mortos. Basta retirar os parafusos de ancoragem para processamento. Se o parafuso for muito longo, pode ser cortado na máquina-ferramenta e rosqueado; se o parafuso for muito curto, pode ser estendido por forjamento a quente; se a posição não corresponder, use o método de dobra para corrigi-la.
Setor de aplicativos:
Adequado para todos os tipos de fixação de equipamentos, peças embutidas de fundação de estrutura de aço, semáforos, sinais de trânsito, bombas, instalação de caldeiras, fixação embutida de equipamentos pesados, etc.
