Tamanho: φ6-φ36
Grau ： 4,8，8,8
Superfície: ZP / HDG / BLSCK / DACROMET
Especificações | φ3 | φ3.5 | φ4 | φ5 | φ6 | φ7 | φ8 | φ10 | φ12 | |
d | Mínimo | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 7.1 | 8.1 | 10.2 | 12.2 |
Valor máximo | 3.4 | 3.9 | 4.4 | 5.4 | 6.5 | 7.5 | 8.5 | 10.7 | 12.7 | |
b | nominal | 1.3 | 1.3 | 1.5 | 1.8 | 2.5 | 2.5 | 3 | 3.5 | 4 |
Valor mínimo | 1.4 | 1.4 | 1.6 | 1.9 | 2.65 | 2.65 | 3.15 | 3.7 | 4.2 | |
Mínimo | 1.2 | 1.2 | 1.4 | 1.7 | 2.35 | 2.35 | 2.85 | 3.3 | 3.8 | |
h | nominal | 0.8 | 0.8 | 0.9 | 1.2 | 1.6 | 1.6 | 2 | 2.2 | 2.5 |
Valor máximo | 0.9 | 0.9 | 1 | 1.3 | 1.7 | 1.7 | 2.1 | 2.35 | 2.65 | |
Mínimo | 0.7 | 0.7 | 0.8 | 1.1 | 1.5 | 1.5 | 1.9 | 2.05 | 2.35 | |
H | Mínimo | 1.9 | 1.9 | 2.1 | 2.7 | 3.6 | 3.6 | 4.6 | 5 | 5.8 |
Valor máximo | 2.1 | 2.2 | 2.5 | 3.2 | 4.2 | 4.2 | 5.4 | 5.9 | 6.8 | |
k | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.3 | 1.3 | 0.4 | |
Peso / mpçs (kg) | 0.11 | 0.12 | 0.18 | 0.36 | 0.83 | 0.93 | 1.6 | 2.53 | 3.82 | |
Especificações | φ14 | φ16 | φ18 | φ20 | φ22 | φ24 | φ27 | φ30 | φ36 | |
d | Mínimo | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 36.5 |
Valor máximo | 14.7 | 17 | 19 | 21.2 | 23.5 | 25.5 | 28.5 | 31.7 | 37.7 | |
b | nominal | 4.5 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 10 |
Valor máximo | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | |
Mínimo | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | |
h | nominal | 3 | 3.5 | 3.5 | 4 | 4 | 5 | 5 | 6 | 6 |
Valor máximo | 3.15 | 3.7 | 3.7 | 4.2 | 4.2 | 5.2 | 5.2 | 6.2 | 6.2 | |
Mínimo | 2.85 | 3.3 | 3.3 | 3.8 | 3.8 | 4.8 | 4.8 | 5.8 | 5.8 | |
H | Mínimo | 6.8 | 7.8 | 7.8 | 8.8 | 8.8 | 11 | 11 | 13.6 | 13.6 |
Valor máximo | 8 | 9.2 | 9.2 | 10.4 | 10.4 | 13 | 13 | 16.1 | 16.1 | |
k | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.8 | 0.8 | |
Peso / mpçs (kg) | 6.01 | 8.91 | 9.73 | 15.2 | 16.5 | 26.2 | 28.7 | 44.3 | 67.3 | |
É caracterizado por baixo custo, instalação conveniente e adequado para peças com montagem e desmontagem freqüentes.

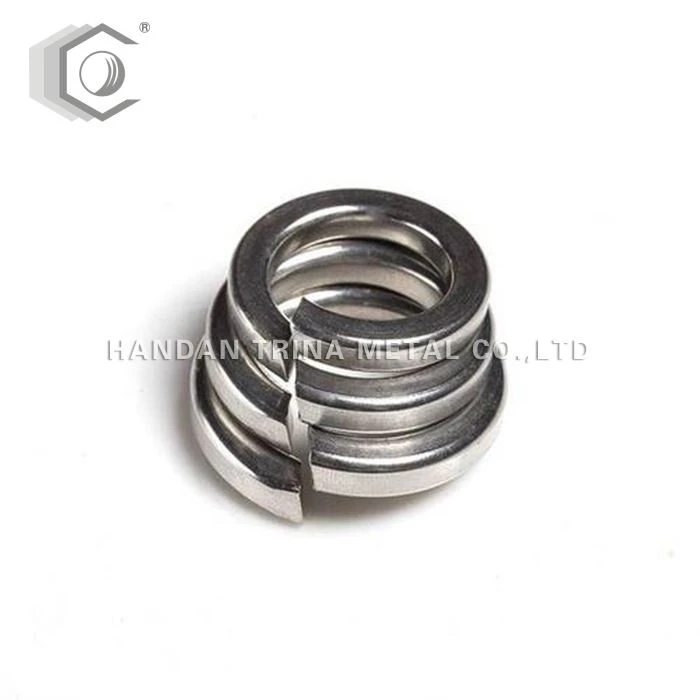

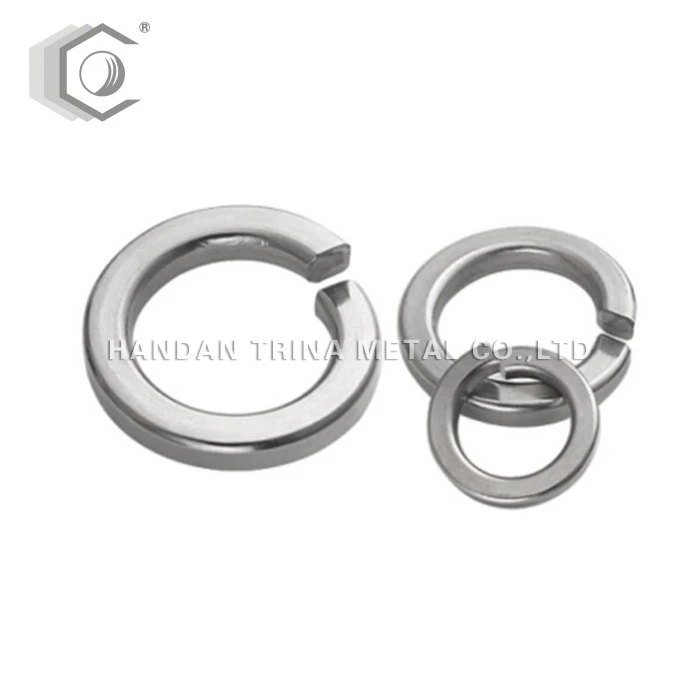

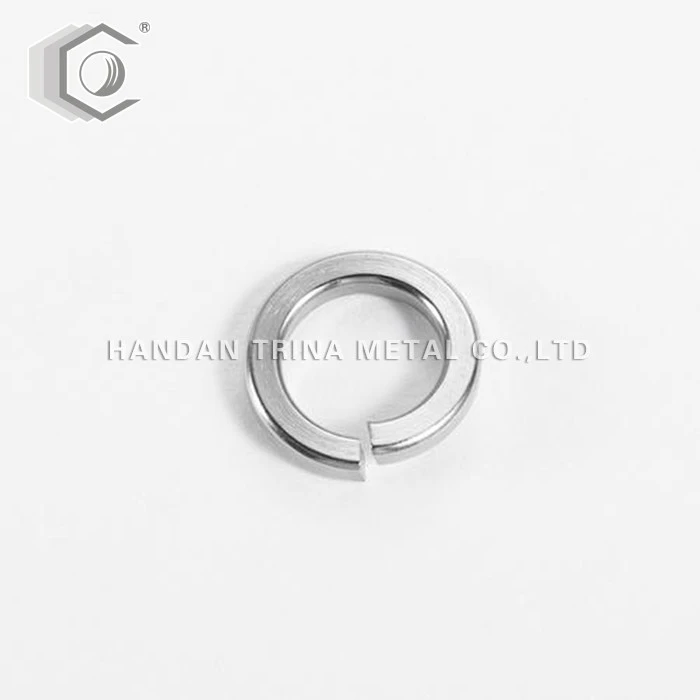

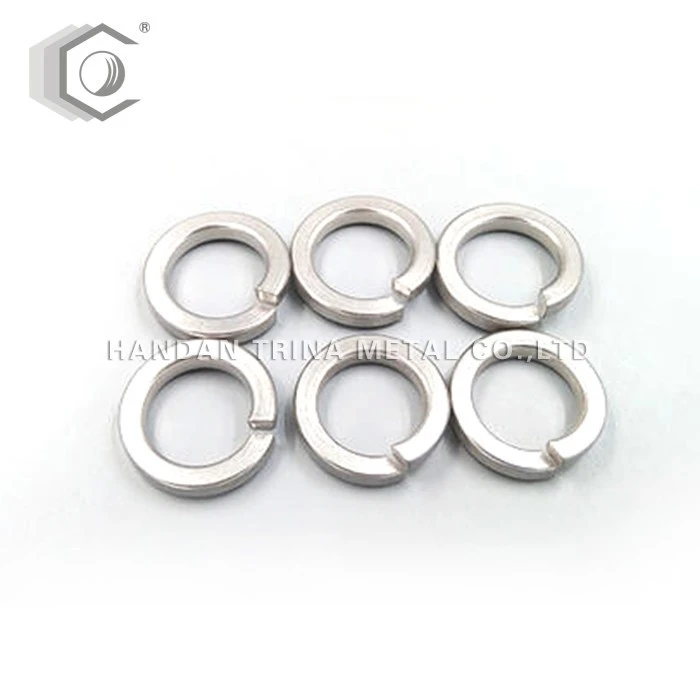

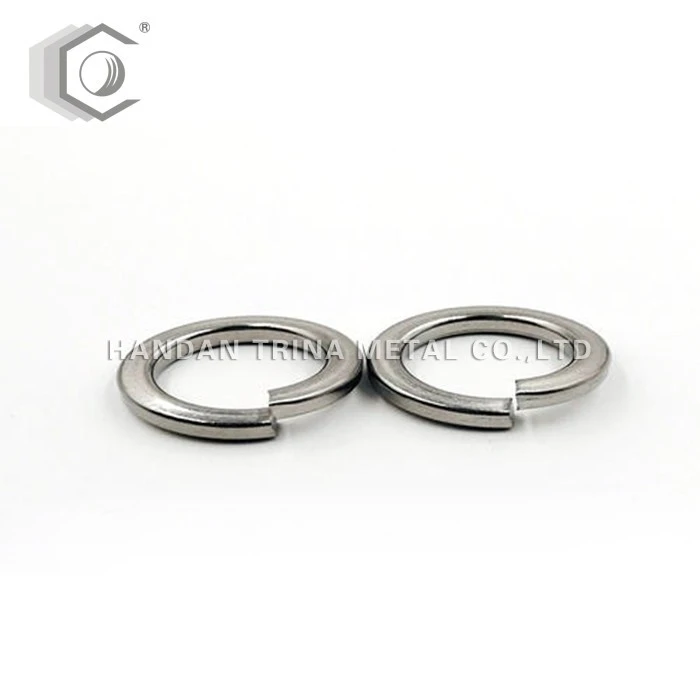

A arruela de pressão é instalada sob a porca para evitar que a porca se solte.
